导热矽胶帽套

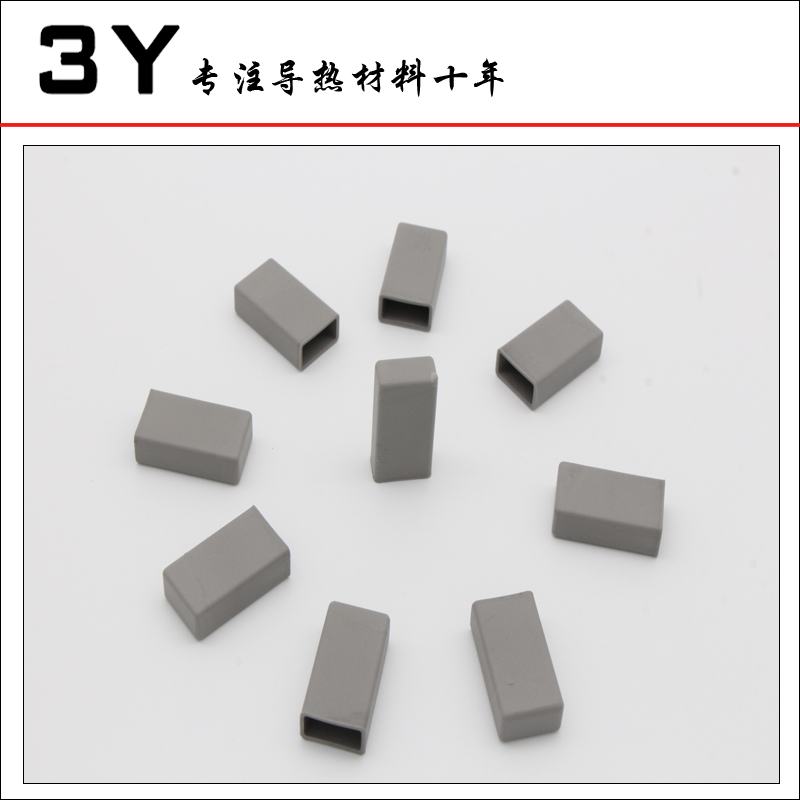

LU系列矽胶帽套概述 LU系列导热硅胶帽套是以硅胶及玻璃纤维为基材经过特殊工艺生产而成的套状制品。 因其优良的导热、绝缘、防震及装配方便等特性，被广泛应用于发热晶体管、二极管、三极管。使用时直接安装在发热管上。LU系列导热硅胶帽套建议用于低应压力处。
- 产品特点
●发热晶体管
● 二极管、三极管
●IGBT场效应管
主要特性：导热、绝缘、防火、环保和抗压缩。
导热矽胶帽套-参数表：
|
测试项目 |
测试方法 |
单位 |
TO-220A |
TO-220B |
TO-220C |
TO-3PA |
TO-3PB |
||||||
|
颜色Colour |
Visual |
|
灰/蓝 |
灰/蓝 |
灰/蓝 |
灰/蓝 |
灰/蓝 |
||||||
|
比重Specific Gravity |
ASTM D792 |
g/cm3 |
1.7 |
1.7 |
1.7 |
1.7 |
1.7 |
||||||
|
硬度Hardness |
ASTM D2240 |
A |
85±5 |
85±5 |
85±5 |
85±5 |
85±5 |
||||||
|
抗拉强度 Tensile Strength |
ASTM D412 |
kg/cm2 |
>180 |
>180 |
>180 |
>180 |
>180 |
||||||
|
ASTM D412 |
pa |
1.8E11 |
1.8E11 |
1.8E11 |
1.8E11 |
1.8E11 |
|||||||
|
耐温范围 Continuous use Temp |
|
℃ |
-30~200℃ |
-30~200℃ |
-30~200℃ |
-30~200℃ |
-30~200℃ |
||||||
|
耐电压 Voltage Endurance |
ASTM D149 |
KV/mm |
3.0KV |
3.0KV |
4.0KV |
3.0KV |
4.0KV |
||||||
|
阻燃性 Flame Rating |
UL-94 |
|
V-0 |
V-0 |
V-0 |
V-0 |
V-0 |
||||||
|
导热系数 Thermal Conductivity |
ASTM D5470 |
w/m-k |
1.0 w/m-k |
1.0 w/m-k |
1.0 w/m-k |
1.0 w/m-k |
1.0 w/m-k |
||||||
|
热阻率 Thermal Resistance |
JIS |
kcal/m.h℃ |
2.3*103 |
2.3*103 |
2.3*103 |
2.3*103 |
2.3*103 |
||||||
|
ASTM D5470 |
℃/w |
0.28 |
0.28 |
0.28 |
0.28 |
0.28 |
|||||||
|
规格及型号 |
|||||||||||||
|
|
TO-220A |
TO-220B |
TO-220C |
TO-3PA |
TO-3PB |
TO-3PC |
|||||||
|
DIM A |
21.5±0.5 |
16.0±0.5 |
21.8±0.5 |
28.5±0.5 |
28.8±0.5 |
22.0±0.5 |
|||||||
|
DIM B |
11.5±0.5 |
11.5±0.5 |
12.1±0.5 |
17.5±0.5 |
18.2±0.5 |
17.5±0.5 |
|||||||
|
DIM C |
5.9±0.3 |
5.9±0.3 |
6.5±0.3 |
5.9±0.3 |
6.6±0.3 |
5.9±0.3 |
|||||||
|
DIM D |
0.6±0.1 |
0.6±0.1 |
0.8±0.1 |
0.6±0.1 |
0.8±0.1 |
0.6±0.1 |
|||||||
