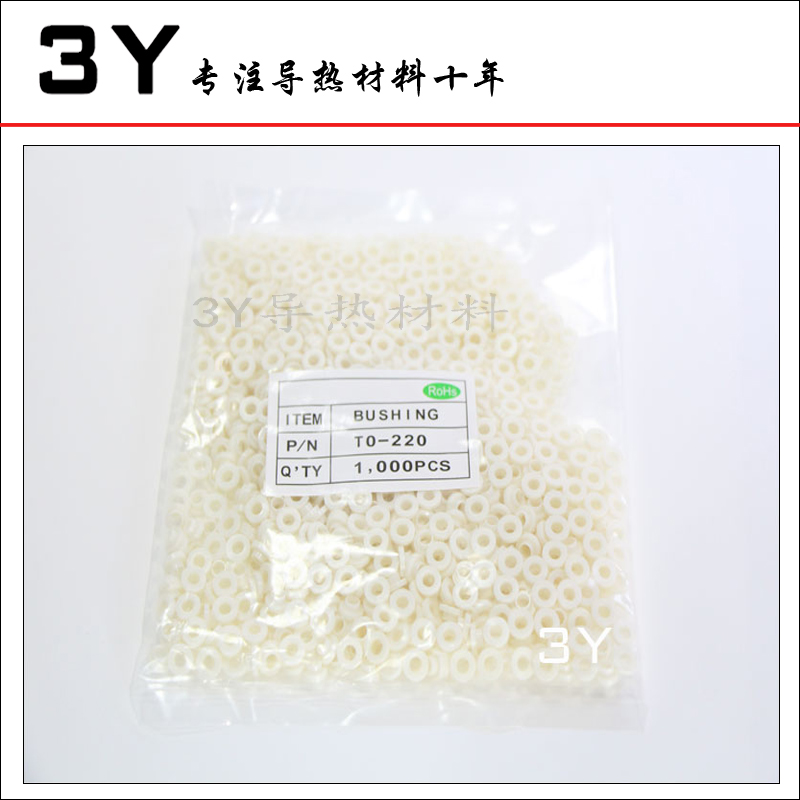

绝缘粒子
TO绝缘粒子概述： 绝缘粒是一种绝缘材料，与散热垫片配合使用，用于紧固螺丝与发热组件金属片的绝缘,锁于电晶体上，避免晶体外壳与散热片间造成短路
- 产品特点
产品特性：
●高机械强度和韧性
●摩擦小，耐摩耗性及自润滑性优良
●震动吸收性优良，适合作為防震材料
●与金属比较，具有重量轻，噪音小，不生锈的优点
●耐药品性优良
●耐热性良好，具自熄性，能夠严苛的使用条件
●低温特性优良，可在-50℃使用（超高韧性）
●气体阻隔性优良（氧气、二氧化碳）
绝缘粒（Insulation Granule物理特性参数表）：
|
测试专案Test ltem |
测试资料 |
测试工具 |
单位 |
参照标准 |
|
颜色Color |
白色 |
目视（对色箱） |
- |
Visual |
|
密度Specific gravity |
1.13±0.1 |
比重计 |
g/cm2 |
ASTMD792 |
|
硬度Hardness |
120±5 |
硬度计（球式） |
shore |
ASTMD2240 |
|
耐电压Voltage Endurance |
≥2.0 |
耐压测试仪 |
Kv/mm |
ASTMD149 |
|
耐温范围Continuous use Temb |
-50～240 |
工业冰箱/烘箱 |
℃ |
EN344 |
|
吸水率Water |
1.20% |
|
|
|
|
防火等级 |
V-0 |
UL-94 |
|
|
|
序号 |
编号 |
A |
B |
C |
D |
E |
备注 |
|
1 |
TO-220 |
φ6.1±0.1 |
φ3.55±0.02 |
φ3.0±0.02 |
1.5±0.05 |
1.1±0.1 |
|
|
2 |
TO-220N |
φ6.1±0.1 |
φ3.50±0.02 |
φ2.95±0.02 |
1.5±0.05 |
1.1±0.1 |
FR285 |
|
3 |
TO-220B |
φ6.2±0.2 |
φ3.6±0.05 |
φ3.0±0.05 |
2.5±0.05 |
2.0±0.1 |
|
|
4 |
TO-220-1 |
φ6.1±0.1 |
φ3.6±0.05 |
φ3.0±0.05 |
1.5±0.05 |
1.1±0.1 |
|
|
5 |
TO-220S |
φ6.1±0.1 |
φ3.50±0.02 |
φ2.90±0.02 |
1.5±0.05 |
1.1±0.1 |
FR285 |
|
6 |
TO-220D |
φ6.1±0.1 |
φ3.50±0.02 |
φ3.0±0.05 |
3.1±0.05 |
1.9±0.1 |
|
|
7 |
TO-220-8A |
φ6.1±0.1 |
φ3.50±0.02 |
φ3.0±0.05 |
1.5±0.1 |
1.4±0.1 |
|
|
8 |
TO-220A |
φ6.1±0.2 |
φ3.50±0.02 |
φ2.9±0.05 |
2.0±0.05 |
1.2±0.1 |
FR285 |
|
9 |
TO-220C |
φ6.1±0.1 |
φ3.5±0.02 |
φ3.0±0.05 |
2.0±0.05 |
2.0±0.05 |
|
|
10 |
TO-3 |
φ8.0±0.1 |
φ3.8±0.05 |
φ3.0±0.05 |
2.5±0.05 |
2.0±0.1 |
|
|
11 |
TO-3-1 |
φ12±0.1 |
φ6.8±0.1 |
φ4.1±0.1 |
2.95±0.05 |
2.0±0.1 |
|
|
12 |
TO-220HPP |
φ7.5±0.1 |
φ4.5±0.1 |
φ3.5±0.05 |
4.8±0.05 |
1.2±0.1 |
|
|
13 |
TO-220M |
φ6.2±0.1 |
φ3.50±0.02 |
φ3.0±0.05 |
2.5±0.05 |
2.0±0.1 |
|
|
14 |
TO-220E |
φ6.1±0.1 |
φ3.50±0.02 |
φ3.0±0.05 |
1.6±0.1 |
1.5±0.1 |
