高导热人造石墨散热膜
- 产品特点
LGS1500高导热人造石墨散热膜概述:
LGS1500高导热人造石墨散热膜是一种很薄的,综合性质的导热材料,具有很高的导热性能,是由一种高度定向的石墨聚合物薄膜制成。除了传统方法之外,LGS1500高热人造石墨散热膜是提供散热管理/在有限区域内功率器件散热或者提供辅助功率器件散热的理想材料。这种材料具有弹性,能切成各种定制的形状。
石墨散热膜特性:
1、 超高导热 - 平面内热传导率最大可以达到1700W/mK ,热阻比铝低40%,比铜低20%
2、超轻 - 比同样尺寸的铝要轻30%,比铜要轻80%
3、超薄 - 厚度可以从0.017至0.040mm
4、耐温性 - 使用温度最高可达400℃,最低可低于 -40℃
5、易加工 - 可以模切制作成不同大小、形状及厚度,可以提供模切平面板

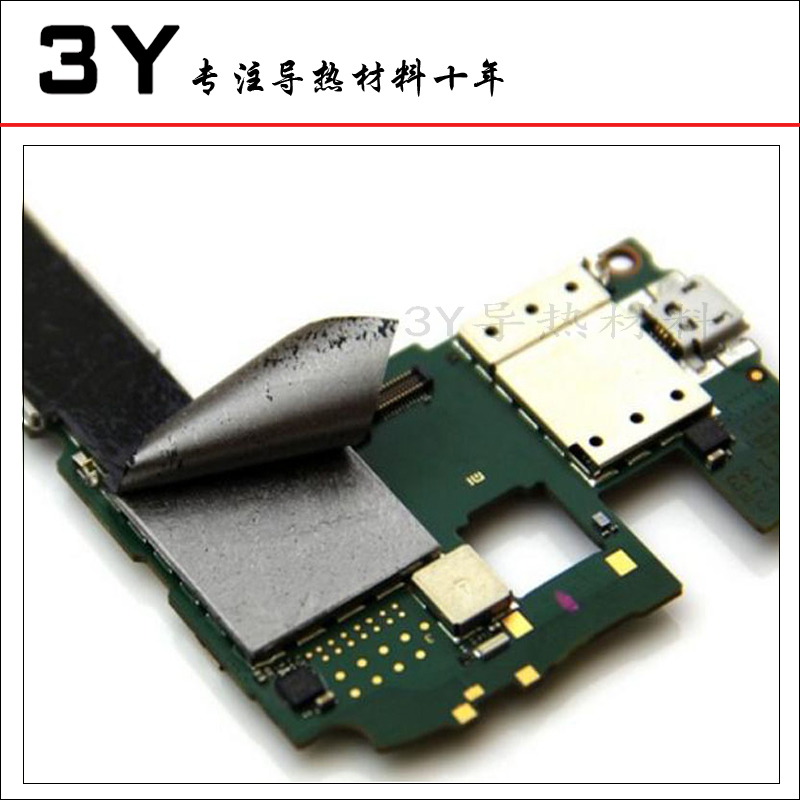

6、易用性 - 石墨散热片能平滑贴附在任何平面和弯曲的表面
7、灵活性 - 很容易与金属、绝缘层或者双面胶制成层板,增加设计灵活性,可以在背后有粘合剂
石墨散热膜应 用:
移动电话;DVD;数码相机;电脑及周边设备;传感器;半导体生产设备;MID平板电脑;游戏机;光纤通信设备
石墨散热膜参数表:
特性 |
规格 |
规格 |
|||
厚度 |
0.04±0.008 mm |
0.025±0.005 mm |
0.017±0.005 mm |
||
密度 |
1.8 g/cm3 |
2.10 g/cm3 |
2.10 g/cm3 |
||
导热系数 |
a-b 平面 |
1100 W/(m-K) |
1500 W/(m-K) |
1700 W/(m-K) |
|
导电系数 |
10000 S/cm |
10000 S/cm |
20000 S/cm |
||
外延强度 |
19.6 MPa |
22.0 MPa |
30.0 MPa |
||
扩展系数 |
a-b 平面 |
9.3 10-7 1/K |
9.3 10-7 1/K |
9.3 10-7 1/K |
|
c 轴 |
3.2 10-5 1/K |
3.2 10-5 1/K |
3.2 10-5 1/K |
||
耐热性 |
400°C |
||||
弯曲度(角度180, R5) |
10000周期 |
