无基材导热双面胶
LCM系列无基材导热双面胶概述: LCM 系列由先进的导热压敏胶制作而成。LCM 系列为要求有好附着强度和极好导热效率的应用提供了很好的途径。LCM 系列使用于电子机械元件的组装如散热配件与 LED 光条配件,为发热元件和散热或其他冷却设备之间提供了更好的导热途径。
- 产品特点
特点优势:
■完善的厚度标准
■不同用途有不同构造
■稳定、经济,符合ROSH要求
■极好的附着强度和导热效率
典型应用:

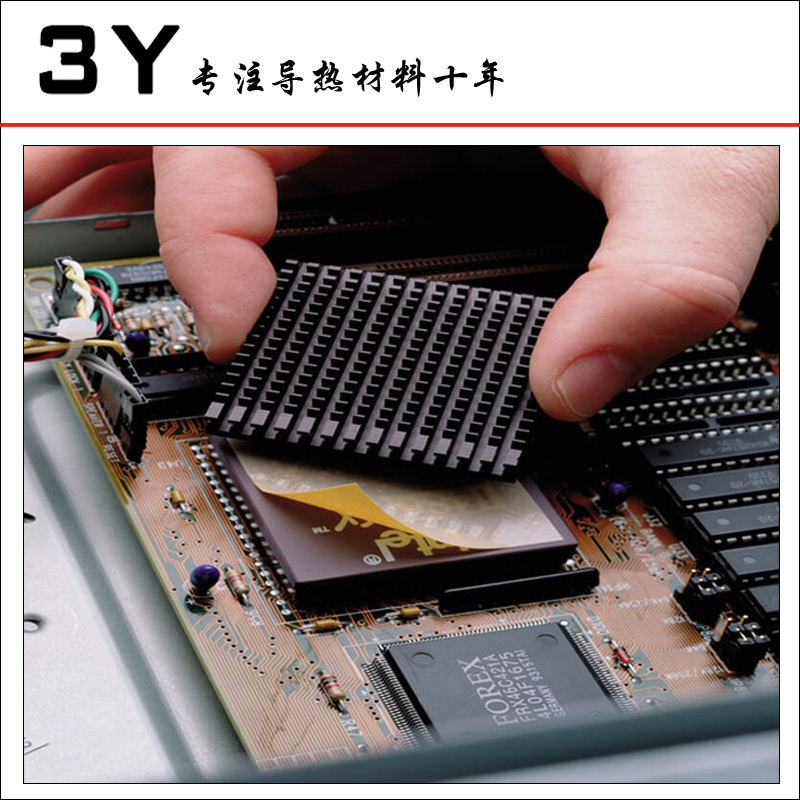

■ 散热和 DDR-RAM 元件的组装
■ LED 光条元件和金属边框的组装
■ 模切片与层压
物理特性参数表:
产品 |
LCM系列无基材导热胶带 |
||||||
LCM-05 |
LCM-10 |
LCM-15 |
LCM-20 |
LCM-25 |
LCM-40 |
||
胶带类型(类型 1) |
LCM |
LCM |
LCM |
LCM |
LCM |
LCM |
|
基材类型 |
无 |
无 |
无 |
无 |
无 |
无 |
|
白色格拉辛 |
0.08mm |
||||||
卷材长度 标准 最大 |
50M |
50M |
50M |
50M |
50M |
25M |
|
卷材宽度 |
1040mm |
||||||
胶黏层厚度 |
0.05mm |
0.1mm |
0.15mm |
0.2mm |
0.25mm |
0.4mm |
|
胶带总厚度 公差 |
0.05mm ±10% |
0.1mm ±10% |
0.15mm ±10% |
0.2mm ±10% |
0.25mm ±10% |
0.4mm ±10% |
|
180°剥离力 ( PSTC-101 ) (N/25mm) |
>10.78 |
>12.2 |
>13.68 |
>15.9 |
>16.53 |
>17.92 |
|
耐温性 长期℃(℉) 短期℃(℉) |
120(248) 180(356) |
120(248) 180(356) |
120(248) 180(356) |
120(248) 180(356) |
120(248) 180(356) |
120(248) 180(356) |
|
保持力 (PSTC-7)(小时) (1公斤/英寸/25℃) (1 公斤/英寸/60℃) |
>48 >24 |
>48 >24 |
>48 >24 |
>48 >24 |
>48 >24 |
>48 >24 |
|
初粘力 ( J.Dow方法) (编号) |
8 |
12 |
14 |
16 |
20 |
25 |
|
绝缘强度 (ASTM D149(千伏) |
1 |
2.22 |
2.55 |
3.5 |
4.0 |
6.21 |
|
热阻@40PSI (AM D2240)(C*in2/W) |
0.414 |
0.558 |
1.070 |
1.173 |
1.186 |
1.364 |
|
导热性 ( ASTM D22470) (W/m-k) |
1.0 |
||||||
使用温度范围 |
-20℃~+120℃ |
||||||
贮存与保质期 |
为保持最好的性能,须在温度为 23℃±5℃,相对湿度为 60%±10% 下在原装箱 里储存;除此之外,要在生产之日起 15 个月之内使用本产品。 |
||||||
重要提示 |
此中所提供的数据仅作为衡量而不担保。请在实际使用产品前确保产品适 于被用物。使用者对此种使用承担相关风险和责任。 |
基本规格:1060mm*50M,可依使用规格裁成具体尺寸。
