无线充电器使用导热硅胶片进行导热散热

发布时间:2017-11-25 13:53:47来源:三一导热材料浏览次数: 3349

  无线充电技术代表着未来,就像用移动电话与有线电话,WiFi与固网一样,性能上看无线终不及有线强大,但在普及性和实用性方面无线技术已然主流。随着苹果、三星等手机厂商接连推出搭载无线充电技术的手机后,市面相继出现了几款无线充电器,无线充电器也将越来越多地为公众所选择。

  无线充电,又称作感应充电、非接触式感应充电,是利用近场感应,也就是电感耦合,由供电设备(充电器)将能量传送至用电的装置,该装置使用接收到的能量对电池充电,并同时供其本身运作之用。无线充电技术设备本身实现的是二次能源转换,也就是将网电降压(或直接)变为直流电后再进行一次较高频率的开关控制交流变换输出。这个过程将产生大量的热量,如未能及时把这些热量传导到外界,必将影响无线充电器的正常使用。目前,多数无线充电器使用导热硅胶片进行导热散热。

  下面将以目前市面上较为火爆的一款无线充电器的拆解图,来展示无线充电器是如何使用导热硅胶片的。RAVPOWER推出的旗下首款无线充电器,这款产品采用最新的Qi无线充电技术,并得到外媒的高度评价。目前这款产品销售火爆,成为美国亚马逊无线充电器排行榜爆款产品。

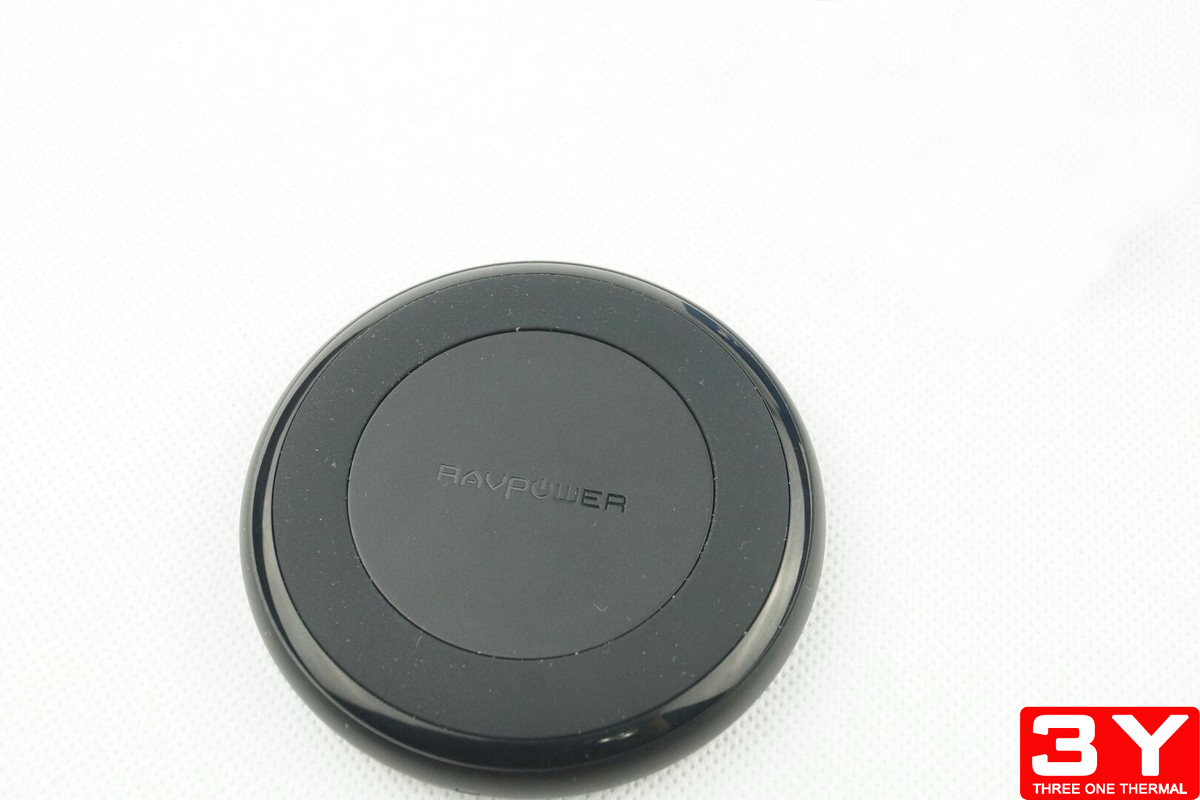

RAVPOWER泽宝无线充电器顶盖为一体塑料,环绕中心RAVPOWER英文LOGO的是一圈防滑橡胶,顶盖最外圈做了高光处理使充电器看上去更有质感。

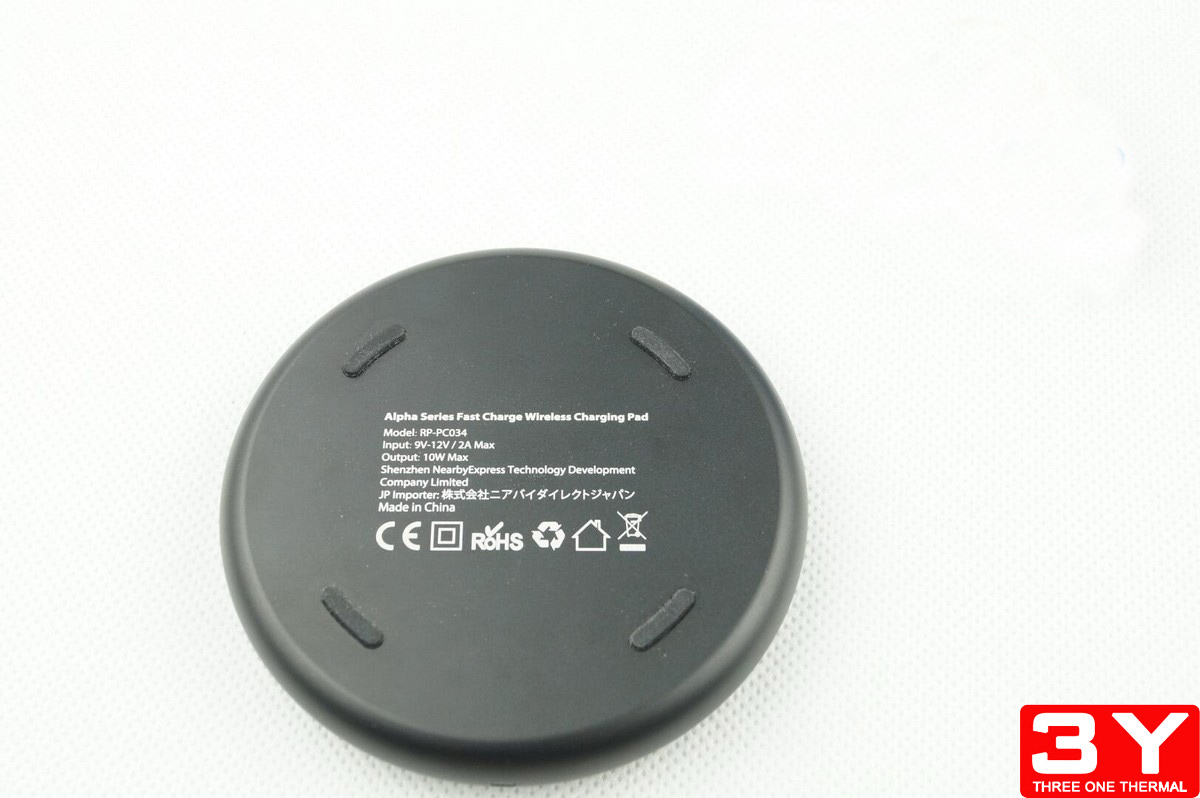

充电器底盖为一体金属材质,使用金属材质为充电器的散热打下良好的基础。底部的四颗橡胶防滑垫脚,让无线充与桌面有一个高度,不易磨损底部。

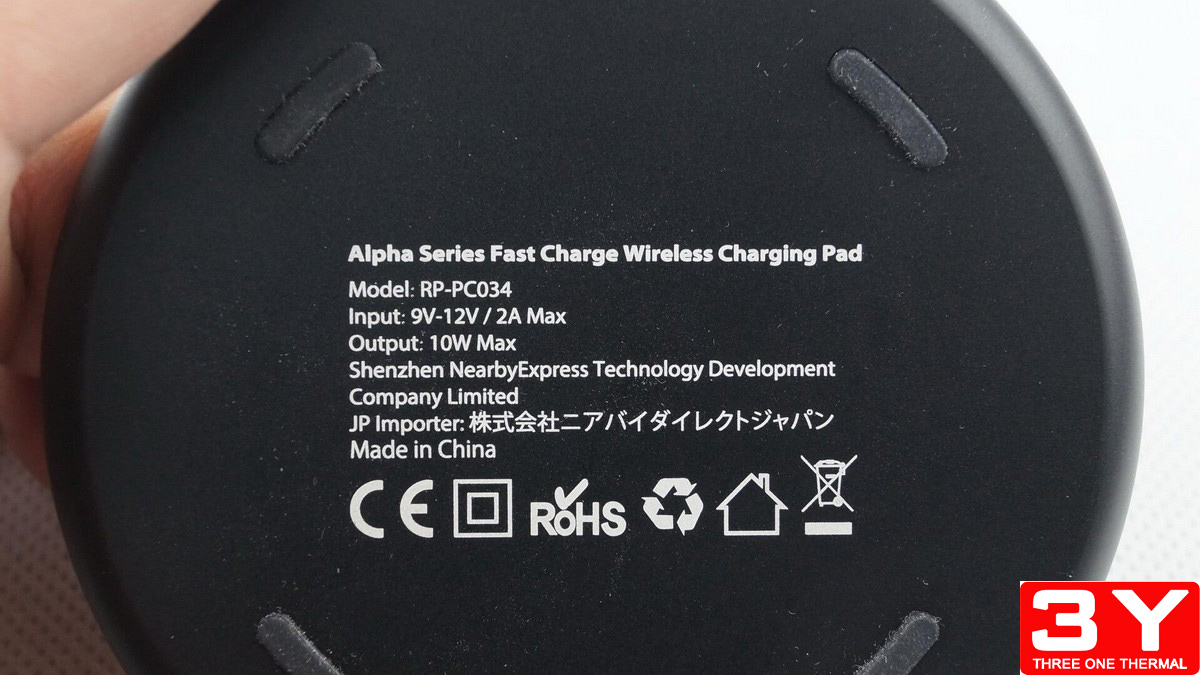

输入:9V-12V/2A,输出功率最大为10W。产地中国。

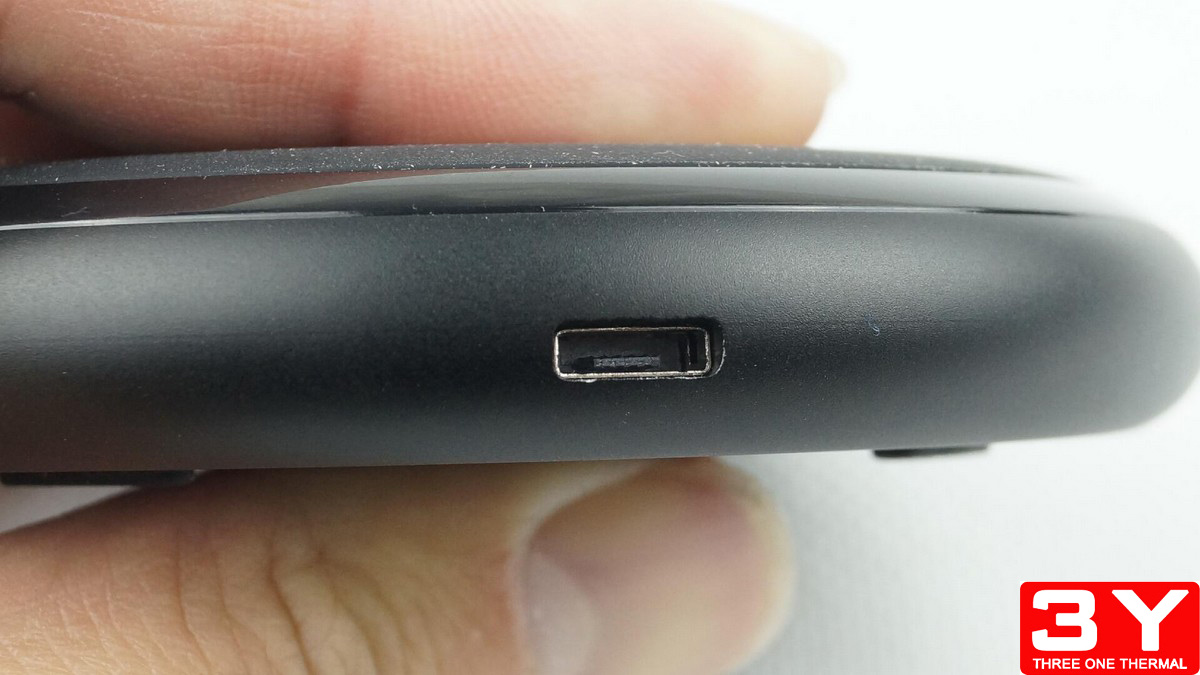

Micro USB输入插座。

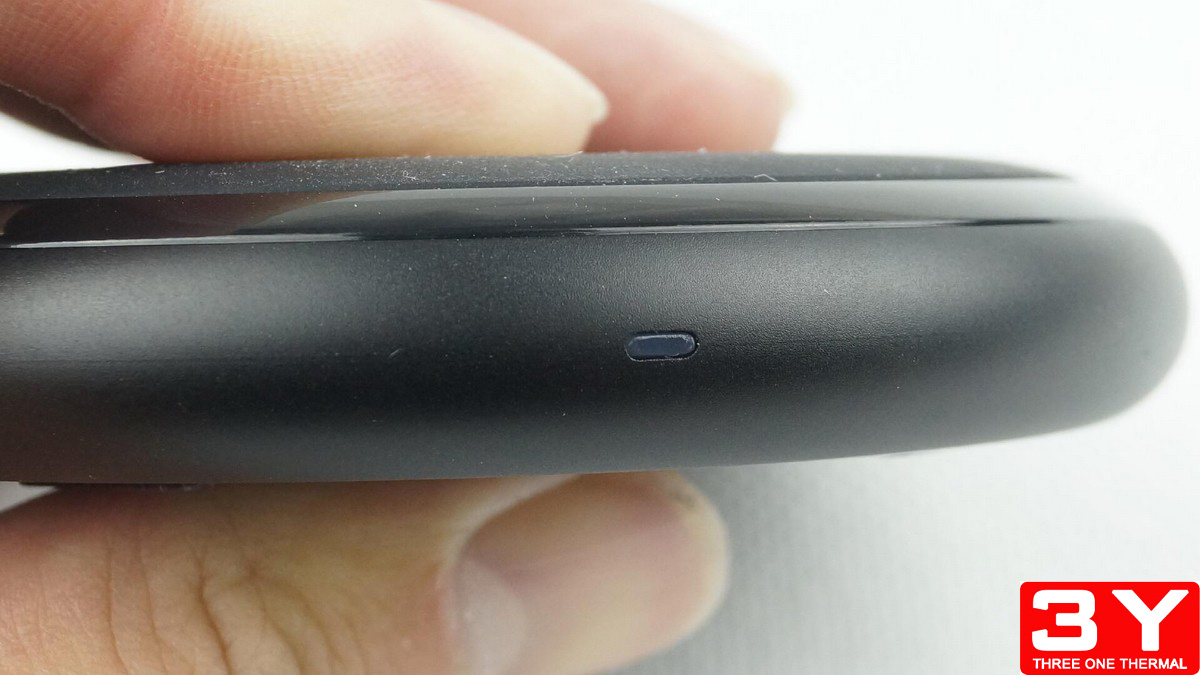

工作指示灯。

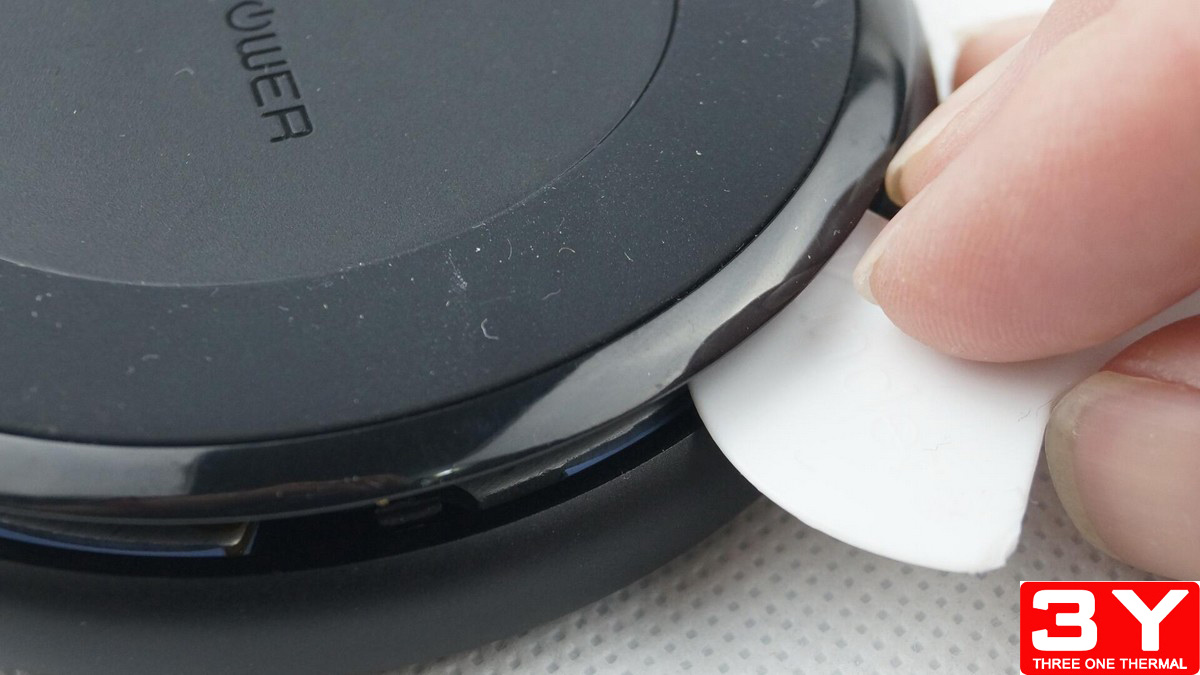

使用塑料撬片沿着金属与塑料盖板的缝隙撬开。

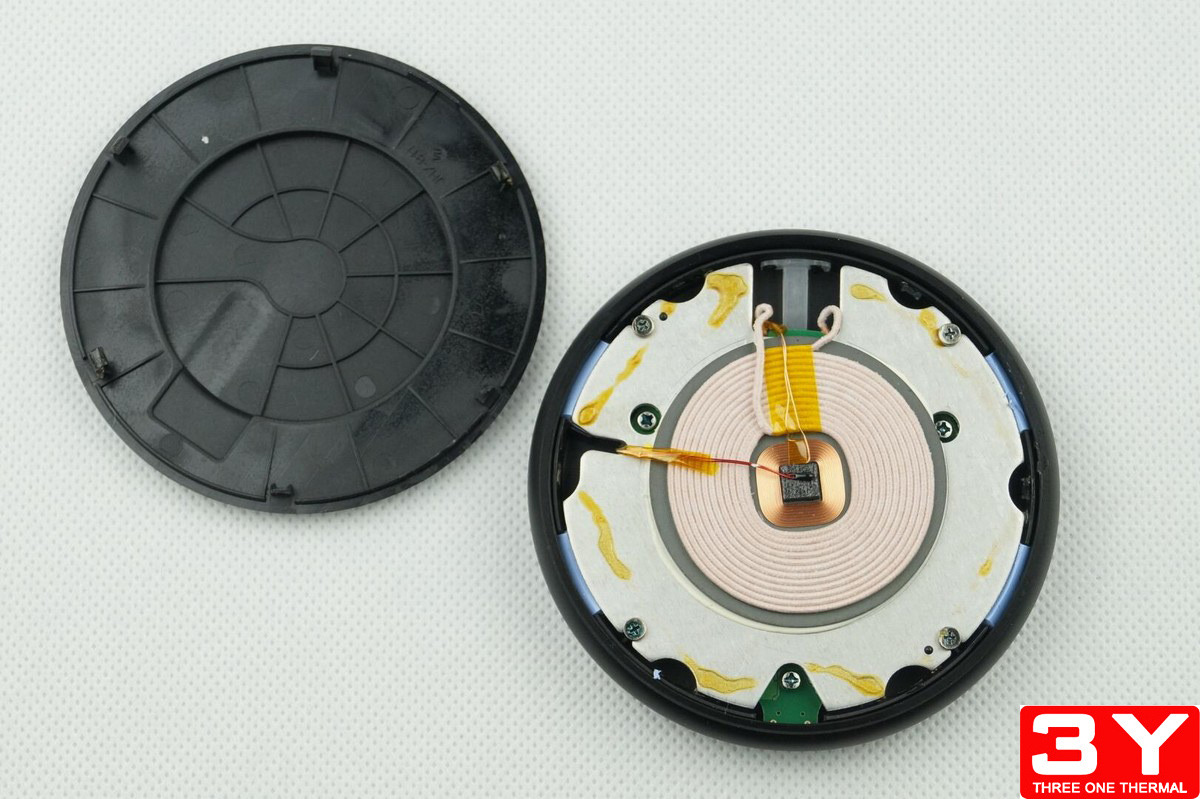

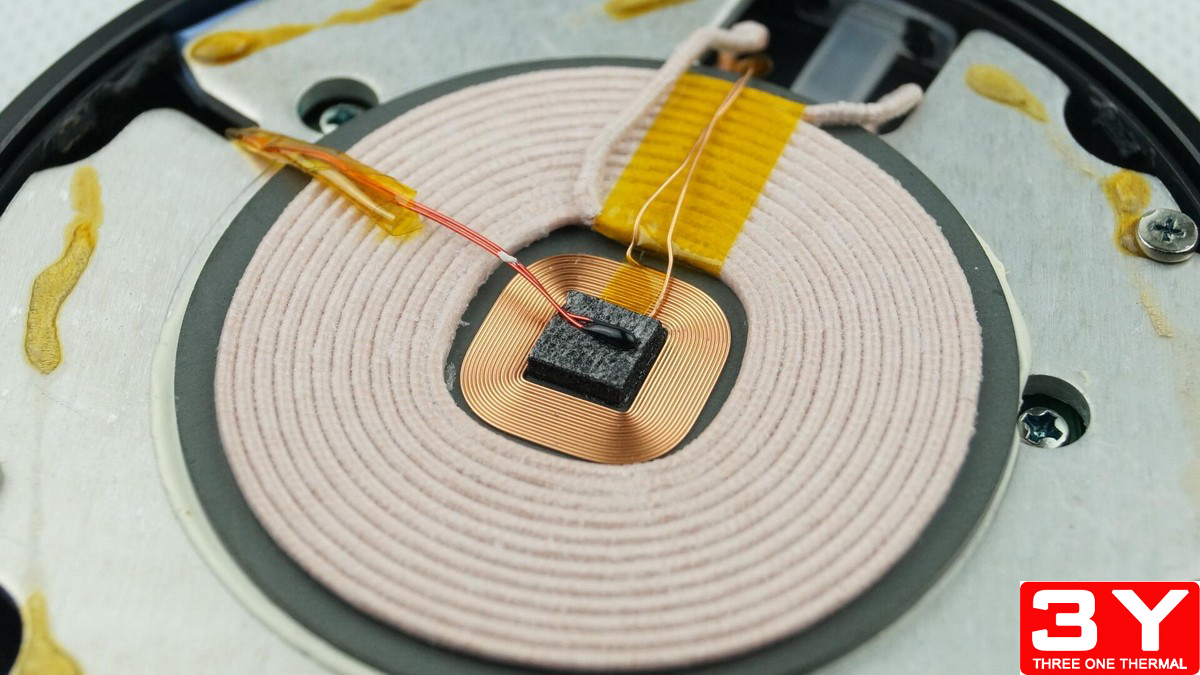

拆掉一体塑料顶盖,线圈部分的做工可圈可点。



正中间的是温度探头,确保充电器工作在安全温度范围内。

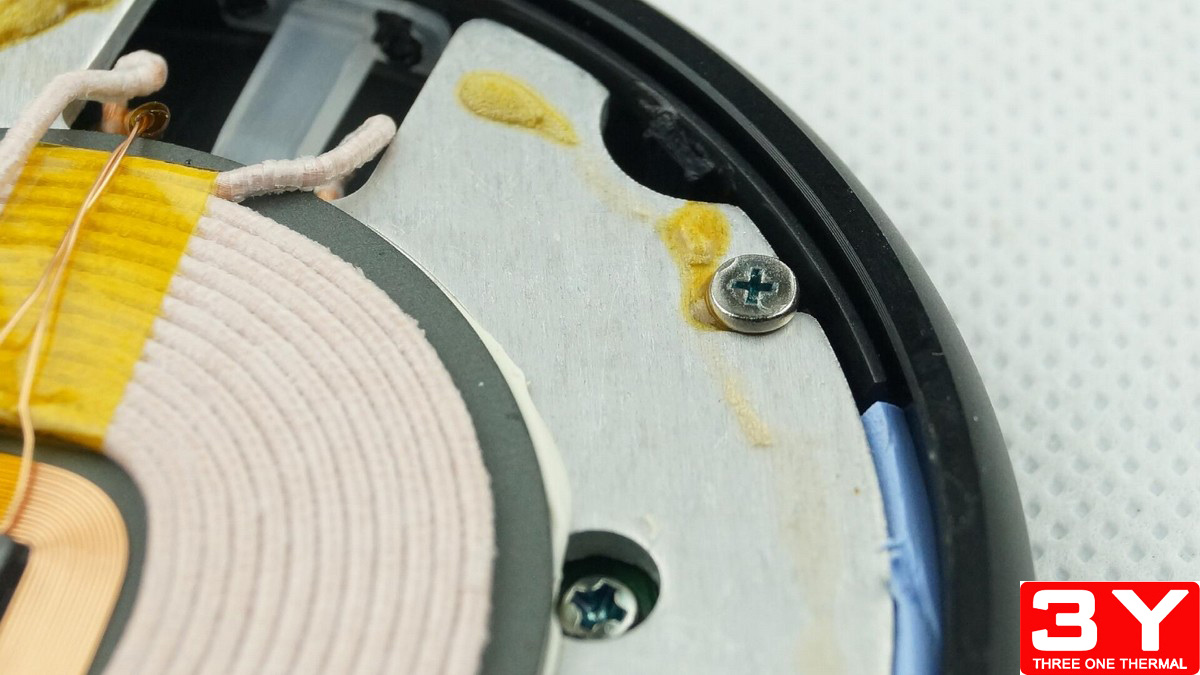

线圈的金属基板使用螺丝固定在底盖上,每颗螺丝上均有涂胶。

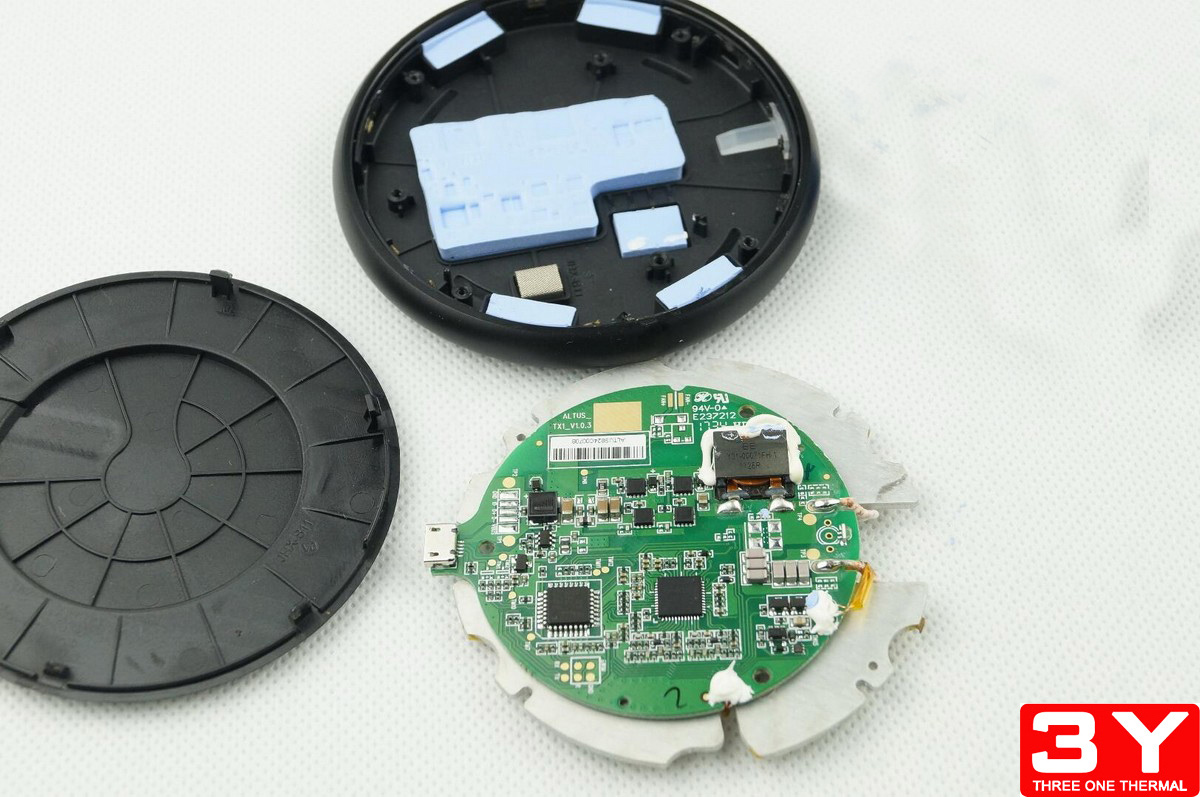

无线充电器使用导热硅胶片进行导热散热

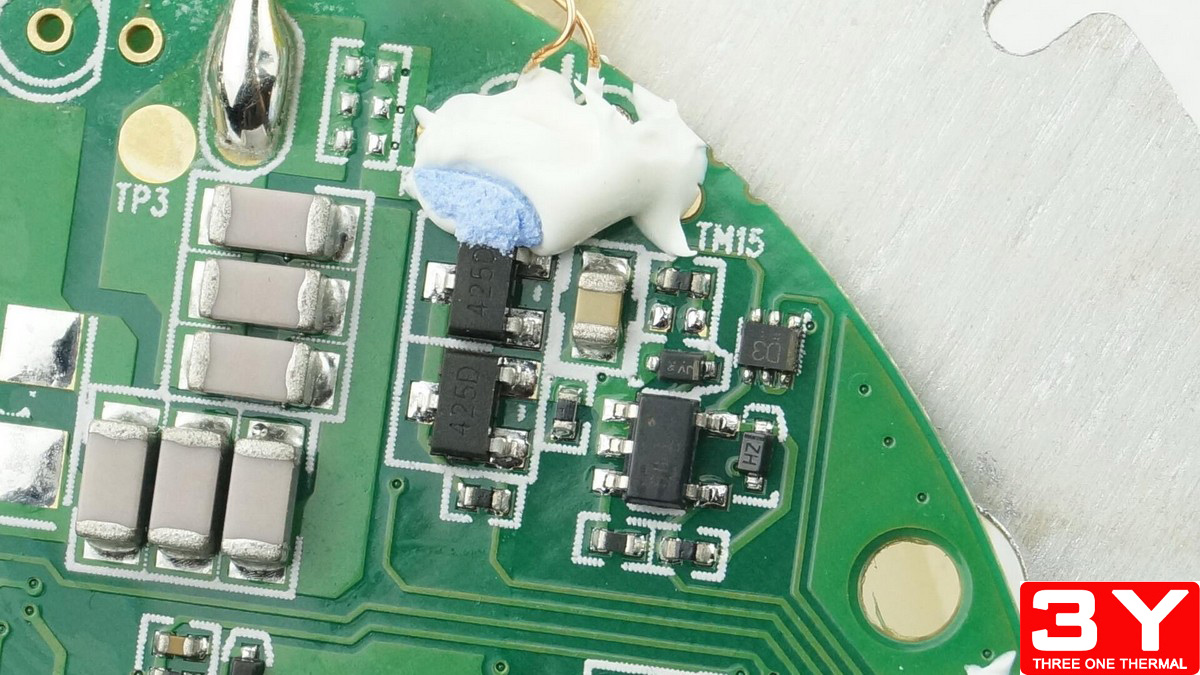

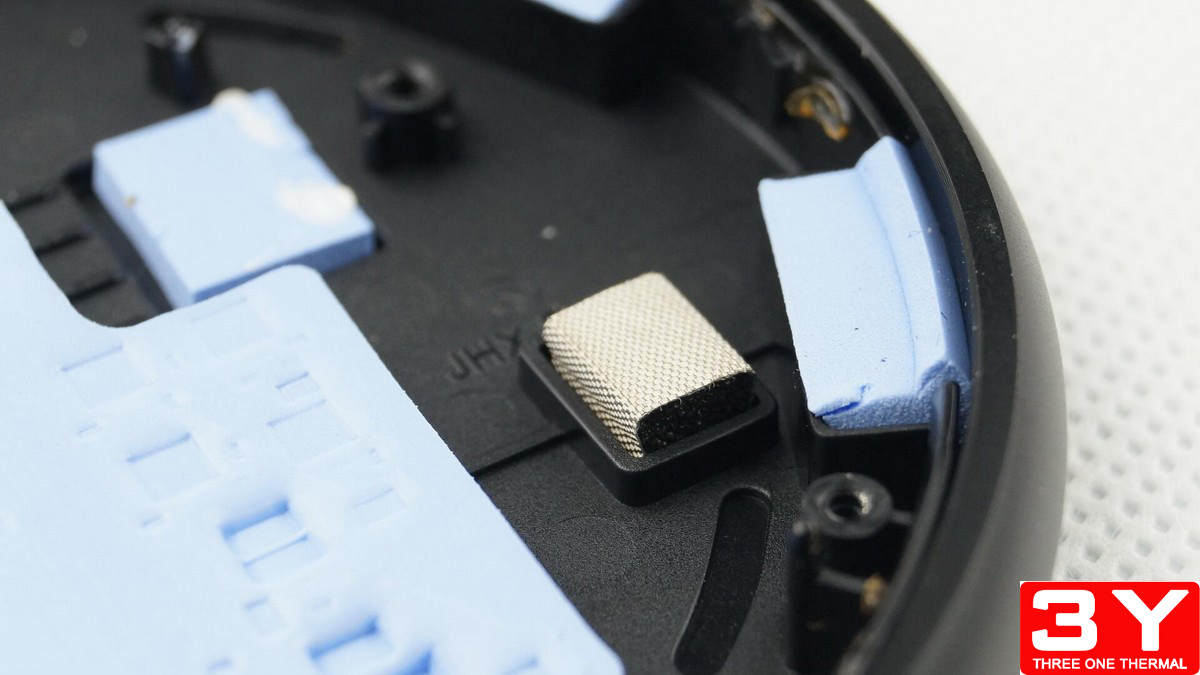

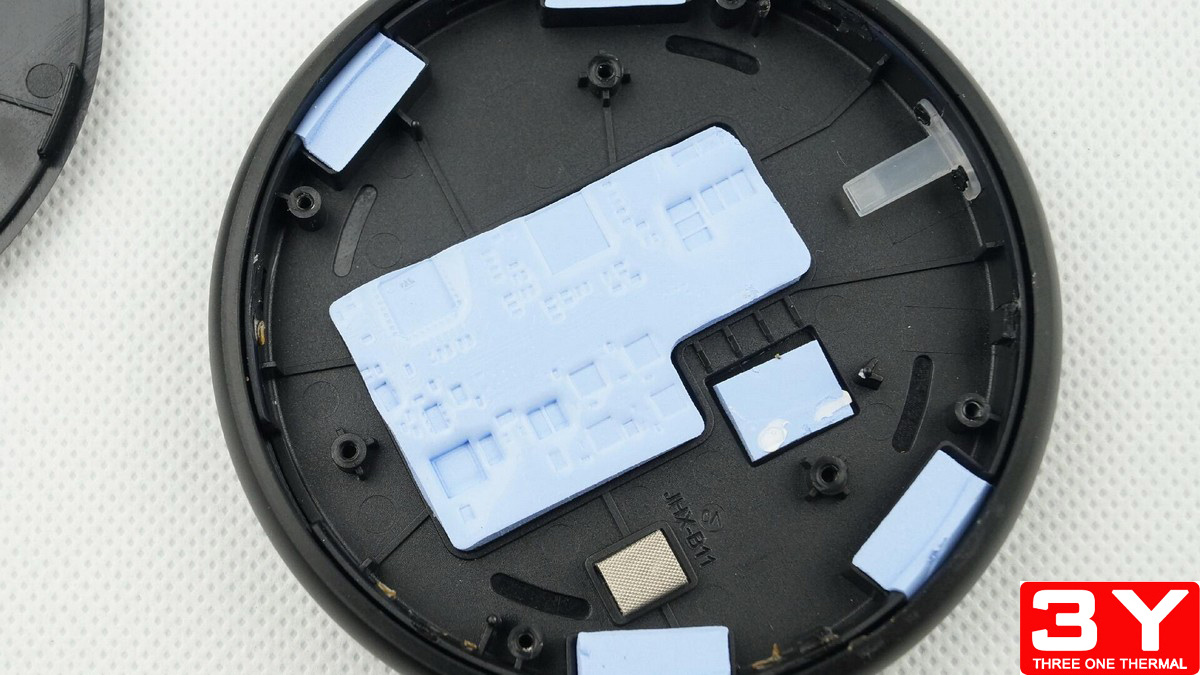

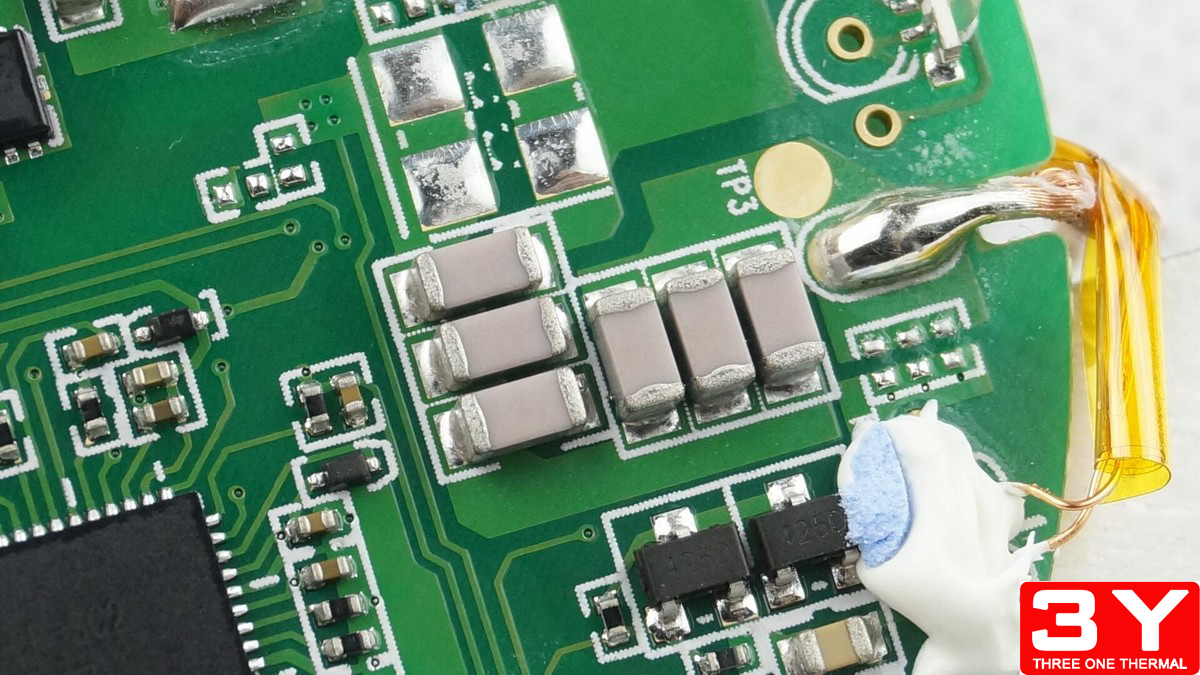

充电器的底盖为一体金属成型,通过放置在关键位置的蓝色导热硅胶将电路的热量迅速传导至外壳。



PCB通过导电垫片与金属外壳相连用于电磁屏蔽。

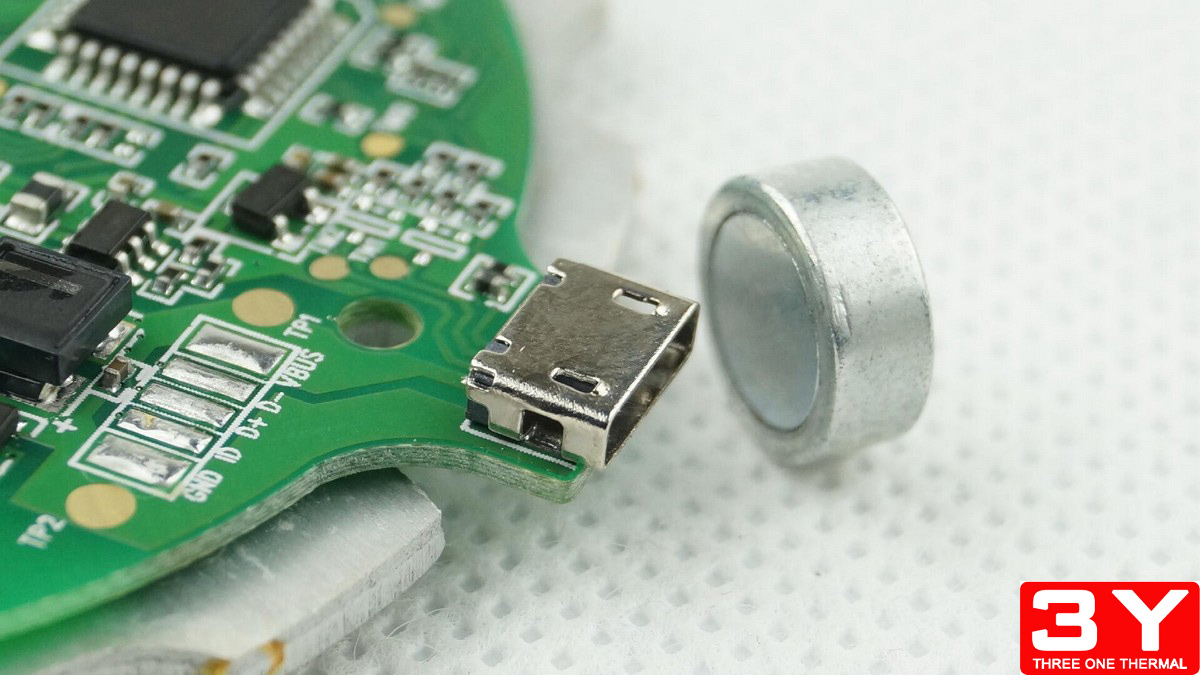

Micro USB磁铁无缘。

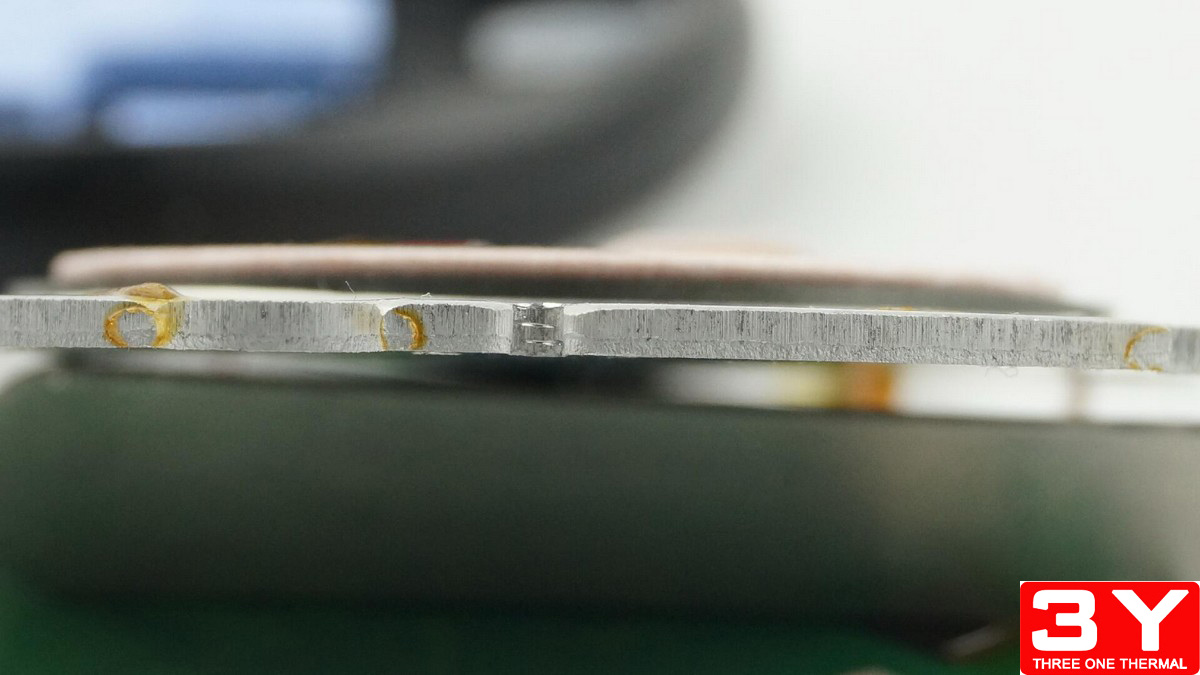

非常厚实的线圈铝制基板。

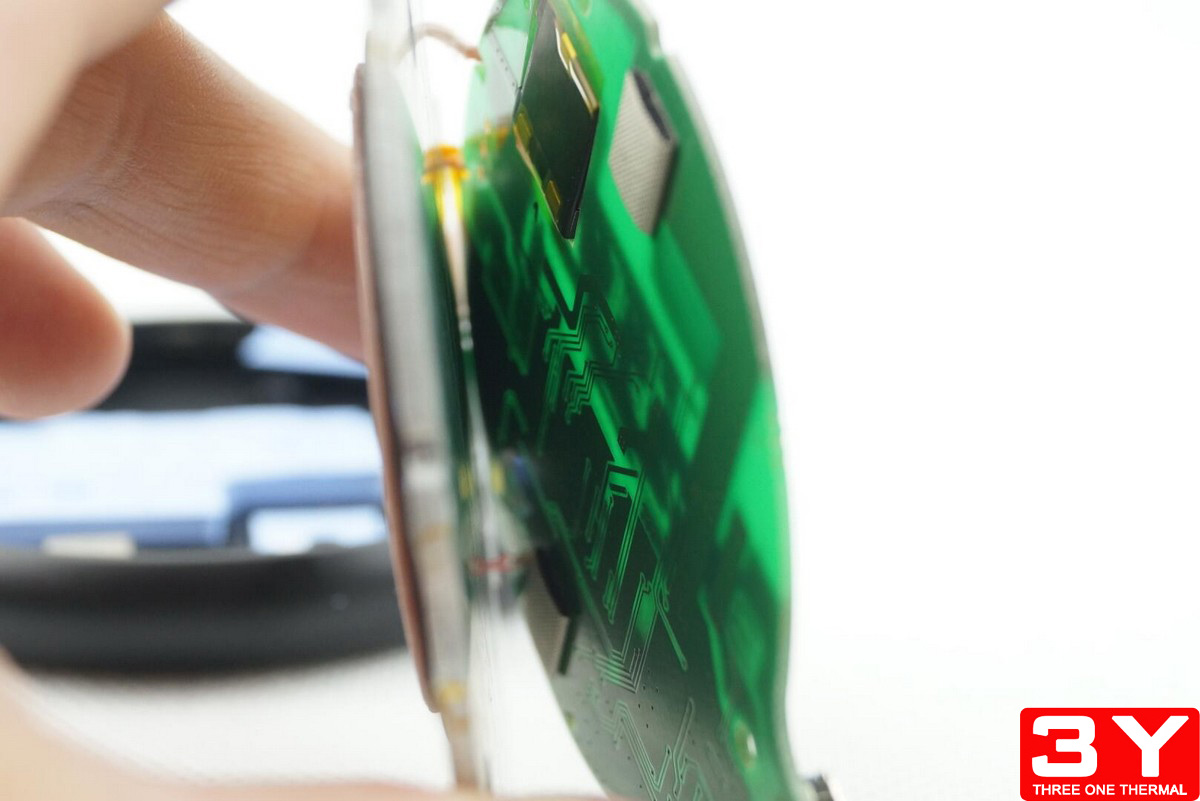

PCB一面非常平整没有任何元件。

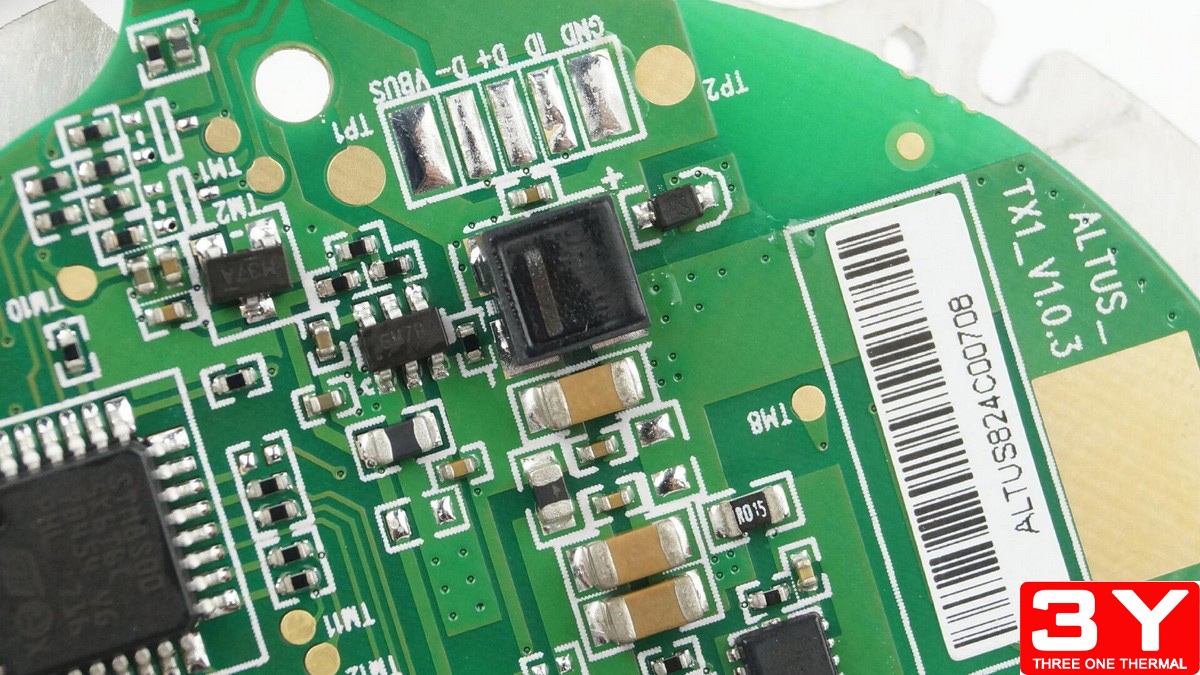

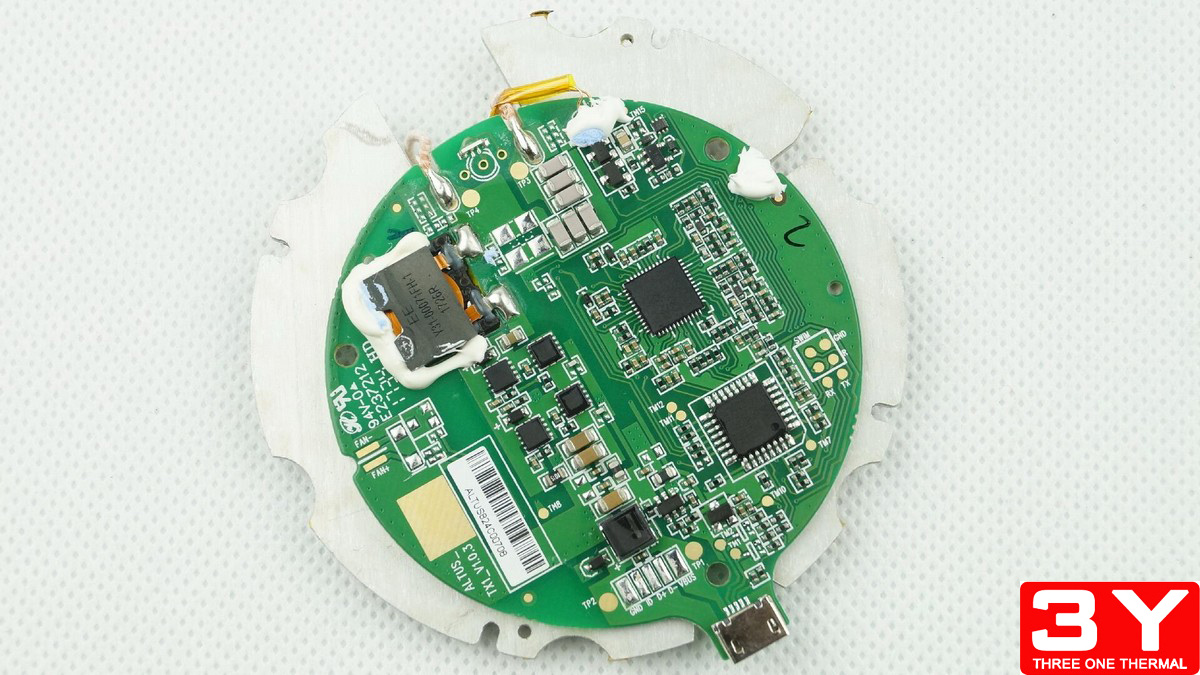

所有元件都集成在PCB的另一面,这样的设计有利于元件的散热。

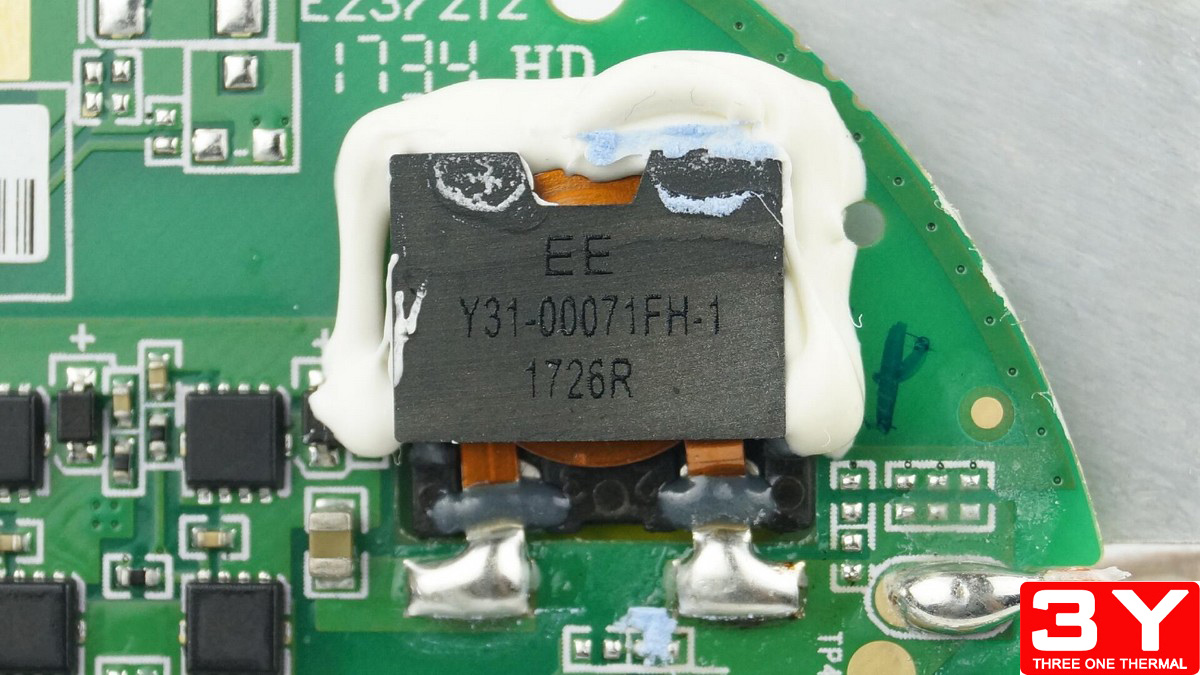

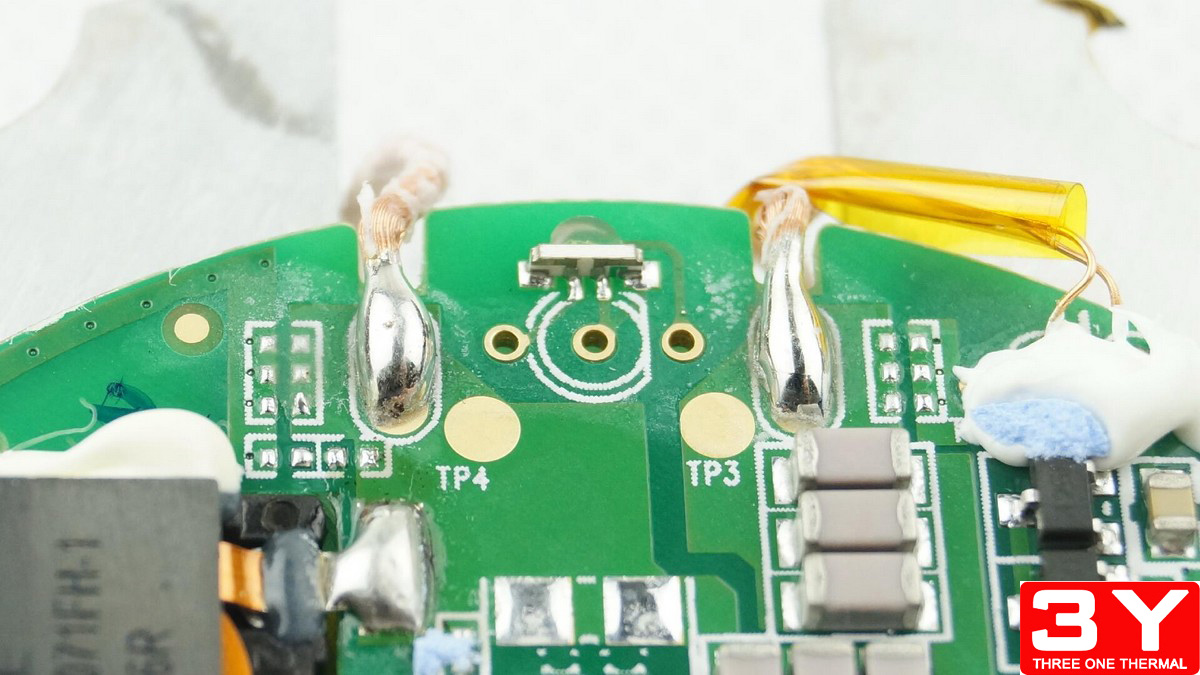

铜带电感。

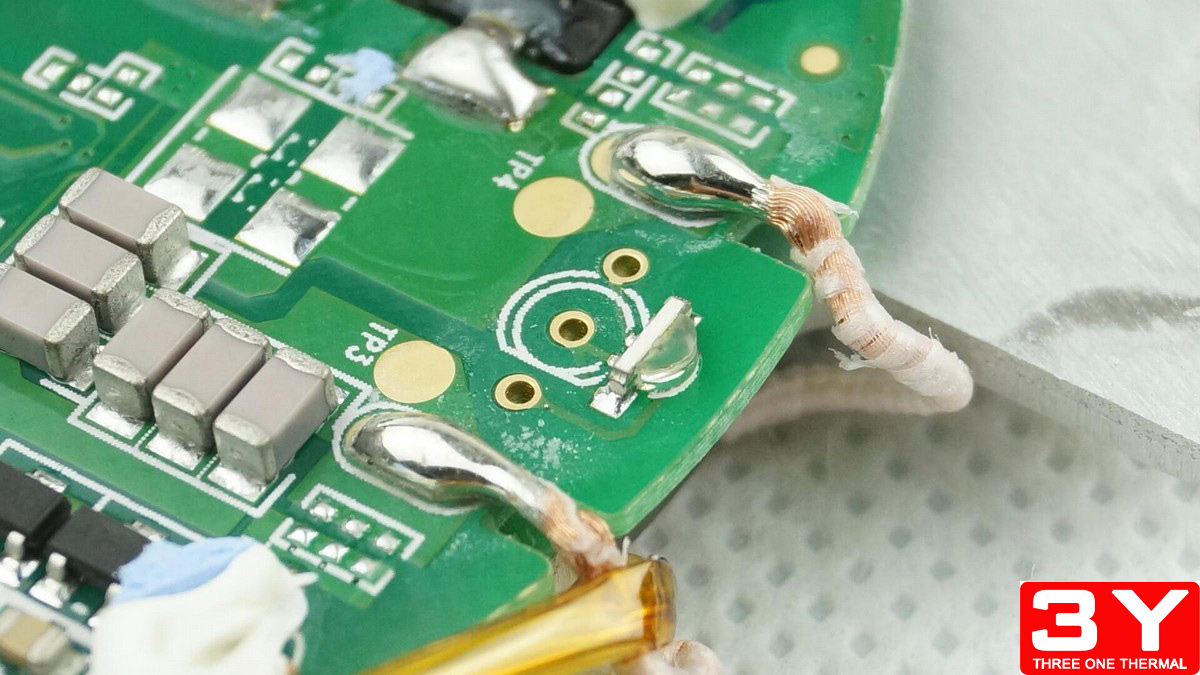

线圈的焊点饱满且有光泽。



LED电源指示灯。



NPO电容。



输入端的共模电感与其相关滤波电路。

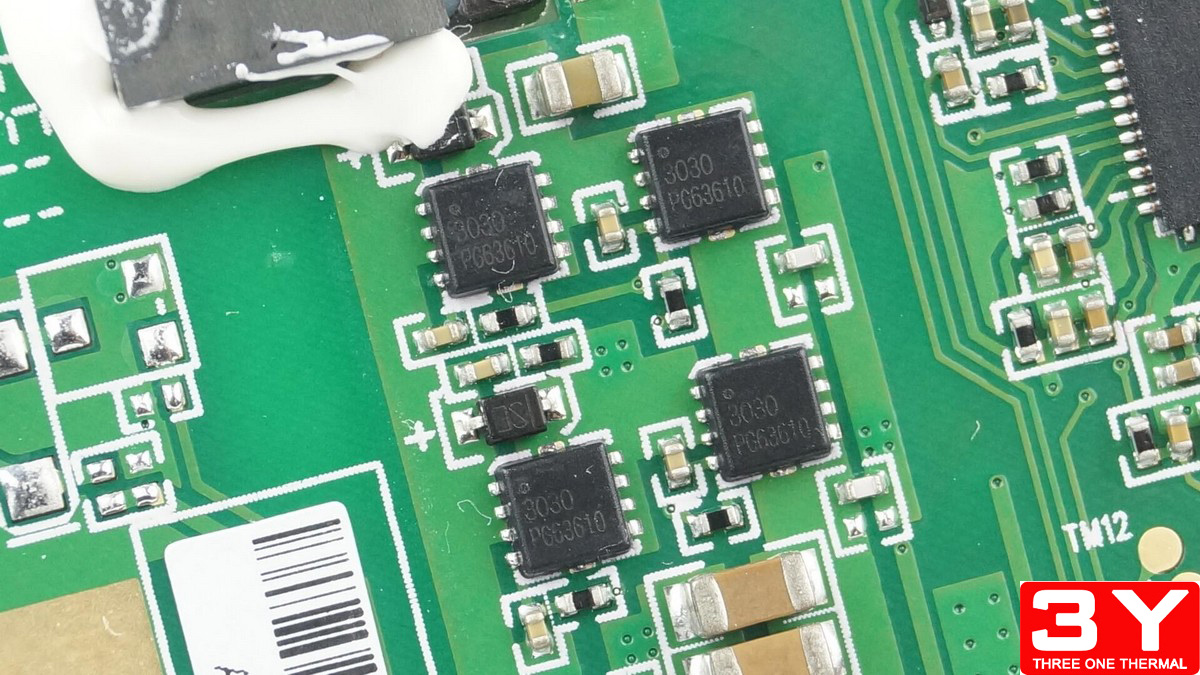

四颗线圈的驱动MOS。

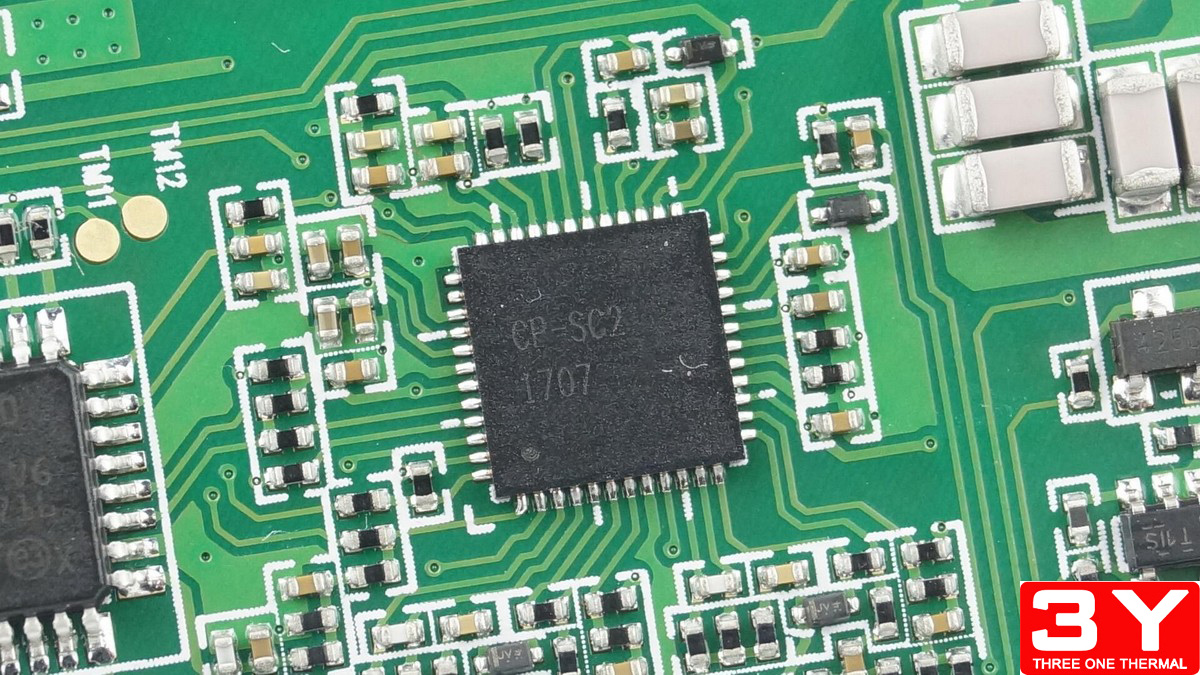

丝印为CP-SC2的芯片品牌来自易冲无线,为整个无线充的核心,这是一颗专门为无线充电应用设计的单输入电源管理芯片。通过串口总线,CP-SC2可以与外部MCU通信,从而获取信息来驱动电池充电芯片。集成于芯片内部的功率管驱动可以直接控制外部功率管的开关,芯片同时内置了检测电路,当检测到过流、过压等情况时,会自动关闭功率管。

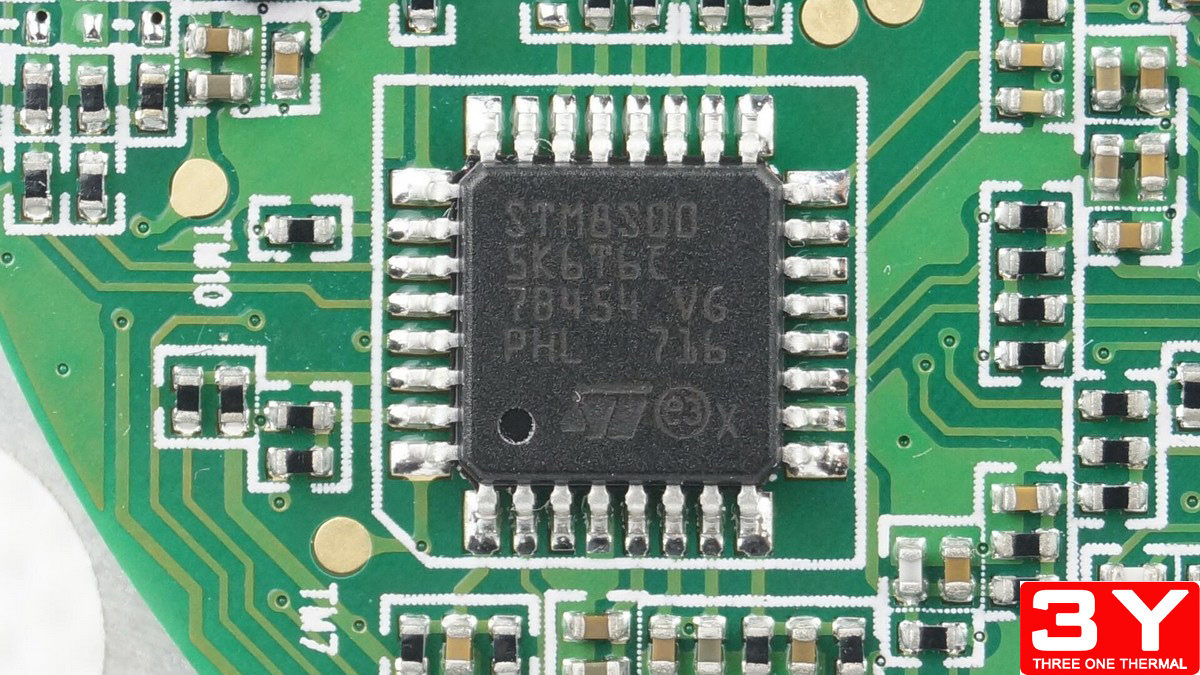

意法半导体 STM8S005K6单片机。


全家福。

  以上即为这一款无线充电器的详尽拆解图,从图中我们很直观的看到,无线充电器选用导热硅胶片进行导热散热,不仅在于导热硅胶片的优越导热性能,同时也是基于导热硅胶片的高电气绝缘、柔软可压缩、有弹性、可缓冲减震等功能特性。
